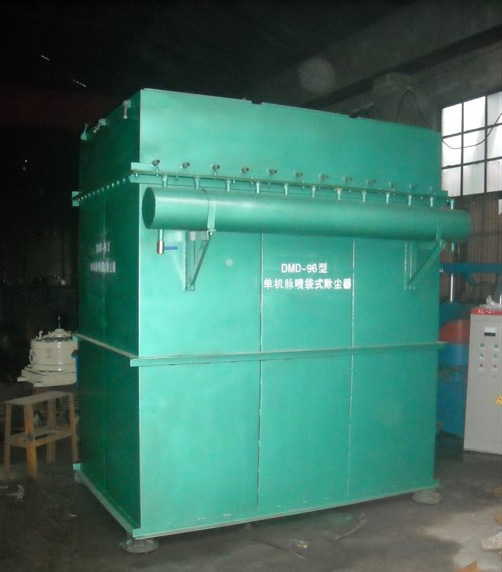

單機袋式除塵器（Un1-Filter）系引進美國富樂（Fuller）公司，具有新世紀技術水平的小型袋式收塵器。這種小型單機袋式收塵器與國內其他單機相比，經濟實用、結構簡單緊湊、安裝容易、維護方便（內濾式），主要用于各種庫頂，庫底、倉頂及各種輸送設備等排放揚塵點的收塵，在多機組合時，又可用小型磨機，破碎機等連續工作線上作為收塵設備。該機組采用滌綸編制布制組合袋（Polyester Wouen），入口溫度＜120℃，在入口濃度100g/Nm3出口排放濃度＜100mg/Nm3，如有特殊用途的地方，也可提供不銹鋼制成鋁制結構，耐腐蝕耐溫濾料的單機袋式收塵器。
該系列單機袋式除塵器產品適用于水泥、糧食加工、建材、冶金、化工、電力、醫藥制造、機械制造、輕工行業的含塵氣體的凈化與物料的回收。
本單機袋式除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。
單機袋式除塵器結構：
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門。箱體設計耐壓5000Pa。
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（4）進氣的排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
除塵器本體由機殼、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。殼體部分由上箱體、中箱體、灰斗、進出風
口組成。
濾袋總成由濾袋、濾袋框架組成。
噴吹清灰裝置由氣包、噴吹管、文氏管、脈沖閥、電磁控制閥、電控儀等組成。
排灰裝置由電機、減速機、螺旋輸灰機、星形卸料閥組成。
|
名 稱 |
型 號 |
|||||||||
|
DMC24 |
DMC36 |
DMC48 |
DMC60 |
DMC72 |
DMC84 |
DMC96 |
DMC108 |
DMC120 |
DMC156 |
|
|
濾袋條數 |
24 |
36 |
48 |
64 |
72 |
84 |
96 |
108 |
120 |
156 |
|
過濾面積/㎡ |
18.9 |
28.5 |
37.9 |
47.5 |
57.1 |
66.5 |
76.1 |
85.5 |
95 |
123.5 |
|
濾袋直徑X長度 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
Φ120*2100 |
|
設備阻力pa |
1000～1200 |
|||||||||
|
除塵效率% |
99～99.5 |
|||||||||
|
出口粉塵濃度（mg/m3） |
≤50 |
|||||||||
|
過濾風速（m/min） |
＜2 |
|||||||||
|
處理風量（m3·h） |
2270～4540 |
3240～6840 |
4550～9110 |
5700～11400 |
6852～13700 |
7980～15960 |
9130～18260 |
10280～20520 |
11400～22800 |
14820～29640 |
|
脈沖閥個數 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
|
空氣壓縮消 耗量 （m3/min） |
0.084～0.168 |
0.126～0.525 |
0.168～0.336 |
0.210～0.420 |
0.252～0.504 |
0.294～0.588 |
0.336～0.672 |
0.378～0.756 |
0.420～0.810 |
0.546～1.092 |
|
工作溫度℃ |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
|
承受負壓（Pa） |
5000 |
|||||||||
鞏義市機械廠專業生產布袋除塵器，袋式除塵器，脈沖袋式除塵器，旋風除塵器，脈沖除塵器，濾筒除塵器，單機除塵器，料封泵等除塵設備。聯系電話：0371-64324031
我廠負責需方工藝流程設計、現場土建指導、設備安裝調試、代培技術人員、操作人員一條龍服務。產品實行三包，整機保修一年，長期供應零配件。
